Daten und Beschreibung

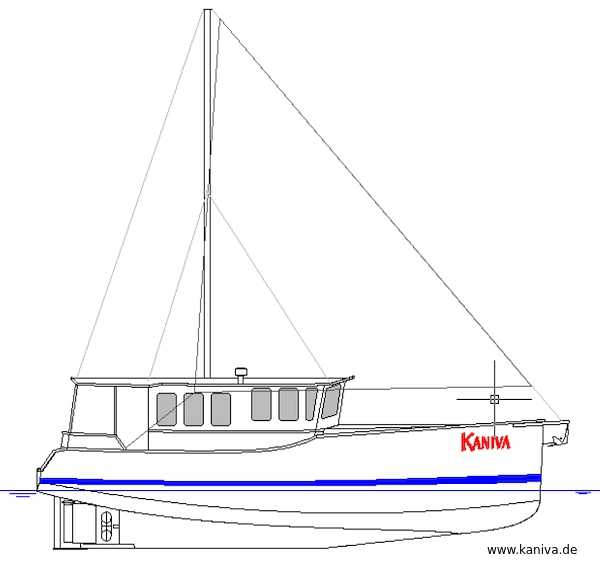

Langfahrt-Motorboot mit Hilfsbesegelung, ein sogenannter Passagemaker,
komplette Eigenkonstruktion
Grunddaten:
Länge : 11,96 m
Breite : 4,13 m
Tiefgang bei 16 t : 1,2 m
Höhe über WL (Mast gelegt) : 3,2 m
Verdrängung voll beladen : ca. 19 t
Ballast : 2 t Blei
Marschfahrt : 7 Kn (S/L = 1,12)
Rumpfgeschwindigkeit : 8,3 Kn
geschätzte Reichweite : 4000 sm bei 7 Kn
positive Stabilität : bis 179°
für Leute, die z.B. "Voyaging under Power" gelesen haben:
D/L : 286
A/B : 2,12
PC : 0,57 bei 16 t
Konstruktionssoftware : ProSurf 3 und AutoCAD
Materialien
Rumpf : 8 mm Al Mg 4,5 Mn / AW-5083
Aufbauten : 5 mm Al Mg 4,5 Mn / AW-5083
Cockpitbänke : 3 mm Al Mg 4,5 Mn / AW-5083
Laufdeckmaterial : 5/6,5 mm Duett-Riffelblech Al Mg 3 / AW-5754
Kielsohle : 40 mm (15 + 25 mm verklebt und verschweißt) Al Mg 4,5 Mn / AW-5083
Profile außen : hauptsächlich Al Mg 3 / AW-5754
Profile innen : hauptsächlich Al Mg Si 1 / AW-6082
Antriebsanlage
Motor : Deutz BF4M 2012, 55 KW (75 PS) Dauerleistung bei 45° Umgebungstemperatur und 2000 U/min, mit Masseausgleichswellen.
Getriebe : Newage PRM 500D, 2,57 : 1, mit Schaltakkumulator
Drucklager : Python Drive
Zwischengelenkwelle : Centaflex CF-A-080
Propellerwelle : 40 mm aus Remanit 4418
Abgasanlage : trocken mit Cowl TXS 30 PR Spiral-Reflexionsschalldämpfer und Absorptionsschalldämpfer d= 290 mm L= 1900 m
Kühlung : Einkreis-Süßwasserkühlung über Außenhautkühltasche
Propeller : Radice 28" x 22" (710 x 559mm), dreiflügelig
Rigg
Masthöhe : 8,8 m
Segelfläche : 40 qm von Cicada Sails
Tankkapazitäten
Treibstoff : 2500 L in drei Tanks
Heizöl : 1500 L in zwei Tanks
Frischwasser : 830 L in vier Tanks
Grauwasser : 330 L
Fäkaltank : 160 L
Steuerung
Übertragung : hydraulisch
Ruderwinkel : 87°
Übersetzung : drei Steuerradumdrehungen von hart auf hart
Handpumpe : LS 90 CT, 90 cm³/U, mit 60 cm Steuerrad
Autopilotpumpe : LS RV3 mit 3L/min und RV2 mit 2L/min, entsprechend 3,5 s von hart auf hart
Zylinder : LS VHM 45-228 mit 268 cm³
Leitungen : 12 mm Innendurchmesser , 15 x 1,5 er Rohr
Autopilot : von Tecnautic mit Fly-By-Wire Steuerung
Ankeranlage
Hauptanker : 40 Kg Rocna mit 70m 13 mm Kette von Thiele-Ketten
Zweitanker : 35 Kg Bügelanker
Ankerwinde : Maxwell VWC3500 24 V mit 1600 Kg Arbeitslast
Elektrik
Starterbatterien : 2 Stück Varta Pro motive 140 Ah mit Zentralentgasung, geladen von der 55A Serien Lichtmaschine
Lichtmaschine Bordnetz : #4109 24 V, 135 A (120 bei 93°C) von Ample Power
Lichtmaschinenregler : SAR V3 von Ample Power
einige Daten sind vorläufig
